Usar partes

Martillo de trituradora

Martillos con insertos de TiC

Martillo de carburo

Martillo de acero con alto contenido de manganeso

Martillo triturador de metales

Martillo triturador de clinker

Cabeza de martillo trituradora bimetálica

Martillo triturador de piedra

Martillo triturador de carbón

Martillo trituradora de clínker

Martillos para molino de martillos

Martillo triturador de piedra

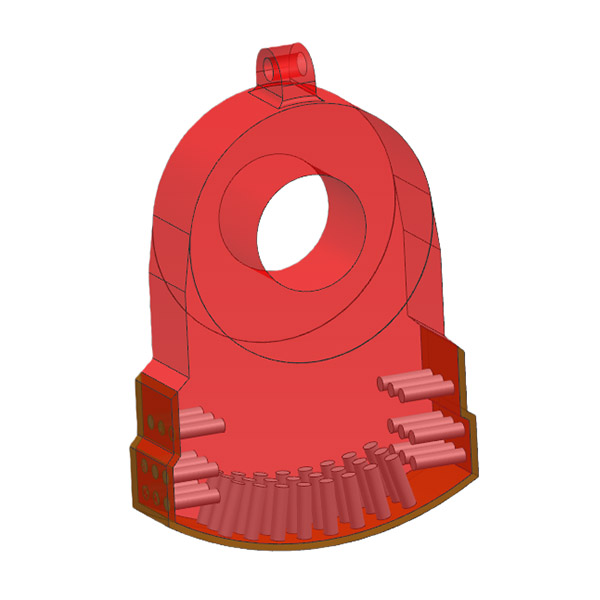

Martillo trituradora de manganeso con insertos de barras de aleación

Podemos ofrecerle varias marcas de cabezales de martillo triturador, también podemos personalizarlos y producirlos de acuerdo con sus condiciones de trabajo

Podemos producir todo tipo de cabezas de martillo trituradoras, incluyendo martillo triturador de piedra, martillo triturador de carbón, martillo triturador de roca, martillo cromado, martillo triturador de metal, martillos de molino de martillos, martillo de piedra caliza, martillo triturador de clínker, martillo de fundición compuesta, martillo de acero al manganeso, martillos con insertos de TiC, martillo fundido, etc. Si no encuentra el producto que necesita en el sitio web, envíenos un correo electrónico (info@lyzhili.com), porque somos una fábrica personalizada de repuestos para trituradoras.

Podemos ofrecerle una selección integral de materiales

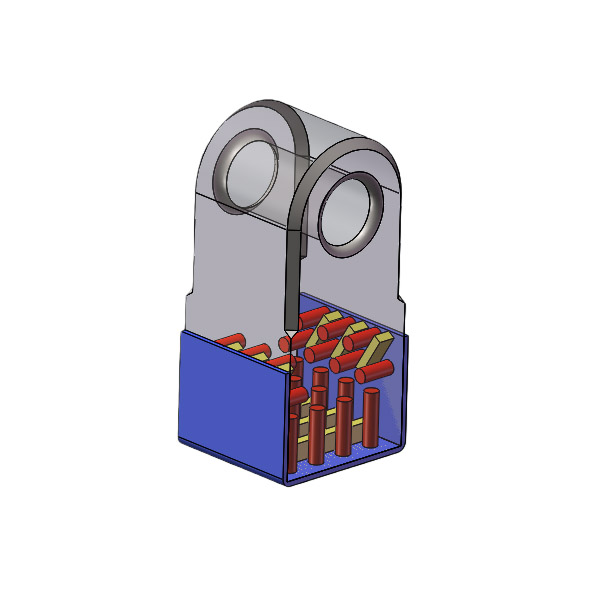

acero al alto manganeso(Mn13Cr2/Mn18Cr2),acero al alto manganeso con insertos de varillas de titanio,alto manganeso con insertos y recubrimiento de soldadura,compuesto bimetalico,hierro fundido de alto cromo,acero de aleacion, etc.

Hierro alto en cromo

Característica:

Utilizamos aleaciones adecuadas y medidas tecnológicas relacionadas para hacer que las cabezas de los martillos trituradoras sean más duraderas. La dureza de la superficie alcanza más de 58 HRC, durante el proceso de uso se mantendrá una alta dureza y una alta resistencia al desgaste.

Proceso tecnológico

La parte de trabajo de la cabeza del martillo utilizamos la técnica de solidificación direccional para hacer que el carburo tipo Cr7C3 sea perpendicular a la pieza. La macrodureza y la microdureza del carburo se pueden mejorar sin reducir la dureza.

Solicitud

Adecuado para fabricar repuestos desgastables con menor carga de impacto y forma más simple.

Componente químico

Calificación	Componente químico%
Calificación	C	Si	Mn	Cr	Mo	Ni	Cu	S	P
BTMCr15	2.0~3.3	≤1.2	≤2.0	14~18	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
BTMCr20	2.0~3.3	≤1.2	≤2.0	18~23	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
BTMCr26	2.0~3.3	≤1.2	≤2.0	23~30	≤3.0	≤2.5	≤2.0	≤0.06	≤0.10
1: Permitido agregar microescala V, Ti, Nb, B y Re, etc. 2: Elegiremos el grado y el componente específico según las barras de golpe. peso, espesor y tamaños

Propiedad mecanica

Calificación	Dureza superficial
	Estado de la fundición		Condición endurecida		Condición de recocido de ablandamiento
	HRC	HB	HRC	HB	HRC	HB
BTMCr15	≥46	≥450	≥58	≥650	≥41	400
BTMCr20	≥46	≥450	≥58	≥650	≥41	400
BTMCr26	≥46	≥450	≥58	≥650	≥41	400
1: No existe un valor correspondiente exacto entre la dureza Rockwell (HRC) y la dureza de la salmuera (HB), por lo que estos dos tipos de valores de dureza se pueden utilizar sin gastar. 2: La dureza en el 40% de profundidad de la sección de fundición debe ser inferior al 92% de dureza de la superficie.

Material compuesto bimetálico

Característica:

Este material adopta un proceso tecnológico especial para hacer que dos materiales con diferentes propiedades se integren al mismo tiempo cuando están en estado líquido.

El área unida podría alcanzar el 100% y la tenacidad al impacto del área unida puede llegar a más de 14J/cm2, la parte de trabajo utiliza hierro fundido con alto contenido de Cr y adopta solidificación direccional para producir Cr7C3, que se incluye en el hierro fundido con alto contenido de Cr y se distribuye perpendicularmente al trabajo. superficie .

La dureza podría alcanzar HRC62-65 y el impacto en la tenacidad (AK) es superior a 30 J/cm2. Puede resistir el corte de AL2O3 y SiO2 y muestra perfectamente su alta propiedad antifricción. El mango del martillo tiene alta tenacidad y propiedades mecánicas combinadas perfectas. El material tiene altas propiedades antifricción y de seguridad y resuelve la contradicción entre dureza y tenacidad de manera efectiva, hace que las piezas de repuesto se ajusten a las malas condiciones de trabajo.

La vida útil del martillo fabricado con material compuesto bimetálico es 2-3 veces mayor que la vida útil del martillo normal con alto contenido de Mn. Especialmente adecuado para el martillo trituradora grande, la barra de soplado y el revestimiento del molino grande. El efecto será prominente en las condiciones más adversas. Es ampliamente utilizado en piedra caliza, clinker de cemento, hierro, arenisca, ganga, basalto, etc.

Componente químico

Calificación	Componente químico%
Calificación	C	Si	Mn	Cr	Mo	Ni	S	P
ZG38CrMnSiMoNiRe	0.35~0.45	0.4~0.8	0.4~1.0	0.5~2.0	0.20~0.80	0.3~2.0	≤0.004	≤0.004

Propiedad mecanica

Calificación	HRC Dureza superficial HRC	Energía de absorción de impacto s KN2/J（sin muescas）
ZG38CrMnSiMoNiRe	50	25

Calificación

HRC
Dureza superficial HRC

Energía de absorción de impacto

s KN2/J（sin muescas）

ZG38CrMnSiMoNiRe

Acero con alto contenido de manganeso

Característica

El acero con alto contenido de manganeso se refiere a aceros de alta aleación que contienen más del 10% de manganeso. Las características más importantes del acero con alto contenido de manganeso son:

Cuanto mayor sea la tensión de compresión externa o la carga de impacto, más propiciará la formación de una capa endurecida, por lo que mayor será la resistencia al desgaste de la pieza fundida;

Con el desgaste gradual de la capa endurecida, se seguirán formando nuevas capas endurecidas por trabajo bajo la influencia de tensiones de compresión externas o cargas de impacto. Por lo tanto, es adecuado para fabricar repuestos desgastables que están sujetos a cargas de alto impacto y desgaste durante mucho tiempo, y se usa ampliamente en metalurgia, minería, materiales de construcción, ferrocarriles, energía eléctrica, carbón y otros equipos de molienda rotos.

Componente químico

Calificación	Componente químico%
Calificación	C	Si	Mn	Cr	S	P
ZG120Mn13	1.05~1.35	0.3~0.9	11~14	-	≤0.06	≤0.04
ZG120Mn13Cr2	1.05~1.35	0.3~0.9	11~14	1.5~2.5	≤0.06	≤0.04
ZG120Mn17Cr2	1.05~1.35	0.3~0.9	16~19	1.5~2.5	≤0.06	≤0.04
1: Permitido agregar microescala V, Ti, B y Re, etc. 2: Podemos producir el martillo de acero con alto contenido de manganeso de otro grado según las necesidades del cliente. requisitos.

Mechanical Property

Calificación	Propiedad de estiramiento	Dureza HB
ZG120Mn13	-	≥685	≥25	≥118	≤300
ZG120Mn13Cr2	≥390	≥735	≥20	-	≤300

Calificación

Propiedad de estiramiento

Dureza

límite elástico ReH/Mpa

Resistencia a la tracción Rm/Mpa

Elongación en sección transversaln %

Energía de absorción de impacto u2J

ZG120Mn13

≥685

≥25

≥118

≤300

ZG120Mn13Cr2

≥390

≥735

≥20

≤300

Acero de aleación media

Característica

La estructura de aleación de acero fundido es una aleación de hierro y carbono formada añadiendo una cantidad adecuada de uno o más elementos de aleación a base de acero al carbono ordinario.

Proceso tecnológico

De acuerdo con los diferentes elementos agregados, con un proceso adecuado de fundición y tratamiento térmico para obtener alta resistencia, alta tenacidad, alta resistencia al desgaste, resistencia a la corrosión, resistencia a bajas temperaturas, resistencia a altas temperaturas, propiedades especiales no magnéticas y otras relacionadas.

Ámbito de aplicación

Es adecuado para producir repuestos resistentes al desgaste con buena resistencia mecánica y buena tenacidad que se requieren para diversas condiciones de trabajo, y las principales estructuras de acero fundidas con la carga dinámica requerida.

Componente químico

Calificación	Componente químico%
Calificación	C	Si	Mn	Cr	Mo	S	P	Ai
ZG42CrMo	0.38-0.43	0.15-0.35	0.75-1.00	0.80-1.10	0.15-0.25	<0.04	<0.035	-
ZG35CrMo	0.32~0.40	0.17~0.37	0.40~0.70	0.80~1.10	0.15~0.25	≤0.035	≤0.035	-
ZG38CrMoAl	0.35~0.42	0.20~0.45	0.30~0.60	1.35~1.65	0.15~0.25	≤0.04	≤0.04	0.7~1.1
ZG40Cr	0.37~0.45	0.17~0.37	0.5~0.8	0.8~1.1	-	-	-	-
ZG30Mn2SiCrMo	0.25~0.35	0.40~0.80	1.20~1.60	1.35~1.65	0.2~0.5	≤0.04	≤0.04	-

Propiedad mecanica

Calificación	resistencia a la tracción（Mpa）	Resistencia al límite elástico (Mpa)	Alargamiento en la sección transversal (%)	Reducción del área de la sección transversal (%)	Energía de absorción de impactos (KV2/J)
ZG42CrMo	≥1080	≥930	≥12	≥20	≥24
ZG35CrMo	≥985	≥835	≥12	≥20	≥24
ZG38CrMoAl	≥980	≥835	≥14	≥20	≥24
ZG40Cr	≥980	≥785	≥9	≥20	≥24
ZG30Mn2SiCrMo	≥1500	≥1300	≥3	-	≥24
